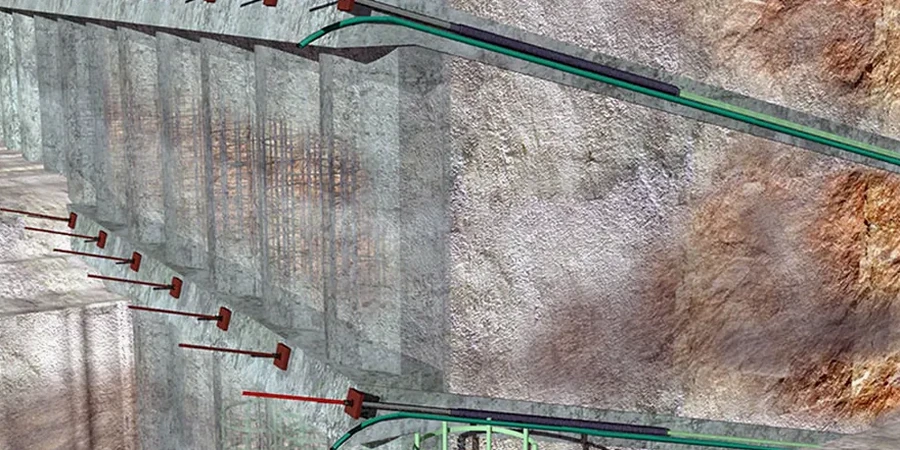

En La Serena, la estabilidad de excavaciones y taludes enfrenta un desafío particular: la transición entre los depósitos marinos no consolidados del borde costero y las terrazas fluviales más competentes del interior. Tras revisar varios proyectos en la zona, el equipo técnico ha constatado que la elección entre un sistema activo o pasivo rara vez es obvia, y una decisión apresurada suele traducirse en deformaciones excesivas durante la faena. El diseño de anclajes activos/pasivos que realizamos parte de una caracterización geotécnica rigurosa, donde la napa freática superficial y la presencia de lentes de arena fina son factores determinantes. Para proyectos que requieren un perfil estratigráfico continuo sin alteración de muestras, combinamos este análisis con el ensayo CPT en sectores donde el acceso lo permite, asegurando así que la capacidad de carga del bulbo de inyección esté respaldada por datos reales del subsuelo serenense.
En suelos marinos de La Serena, la fluencia del bulbo de anclaje es el parámetro que define el éxito de una contención, no la resistencia última del acero.
Enfoque y alcance del trabajo
Factores del terreno local
Las terrazas costeras de La Serena presentan una geología cuaternaria dominada por secuencias de arenas finas y limos con intercalaciones de cenizas volcánicas retransportadas, lo que genera un perfil heterogéneo donde la adherencia terreno-lechada puede variar en pocos metros. El riesgo principal al no contar con un diseño de anclajes activos/pasivos validado con ensayos de arrancamiento es la pérdida súbita de capacidad de carga en temporada de lluvias intensas, cuando el aumento de presión de poros en la interfaz de inyección reduce drásticamente la fricción lateral. En el contexto de la conurbación La Serena-Coquimbo, un colapso parcial de una excavación anclada puede afectar viviendas aledañas y vialidad estructurante, generando responsabilidades civiles que superan varias veces el costo del estudio geotécnico preventivo que nosotros realizamos bajo protocolos de la FHWA y la NCh2369.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normativa aplicable
Se consideran las normas NCh2369.Of2003 para diseño sísmico de estructuras industriales, NCh433.Of1996 Mod.2012 para diseño sísmico de edificios, FHWA-IF-99-015 sobre anclajes y sistemas anclados en geotecnia, EN 1997-1:2004 Eurocódigo 7 para diseño geotécnico y NCh 3263 para ensayo de tracción en pernos de roca.
Servicios técnicos asociados
Diseño de anclajes para excavaciones profundas en La Serena
Desarrollamos la ingeniería de detalle para sistemas de contención con múltiples niveles de anclaje en los suelos blandos del centro y borde costero. Incluye memoria de cálculo, planos de disposición de tendones, secuencia de excavación y protocolo de ensayos de recepción según normativa chilena.
Verificación de estabilidad y monitoreo de anclajes existentes
Realizamos auditorías técnicas a muros anclados construidos en la comuna, verificando la carga remanente mediante ensayos de arrancamiento y gatos hidráulicos calibrados. Entregamos un informe de vida útil remanente y proponemos recalce si la corrosión o la relajación del terreno comprometen la seguridad de la obra.
Parámetros típicos
Consultas frecuentes
¿Cuál es la diferencia entre un anclaje activo y uno pasivo cuando se construye en los suelos arenosos de La Serena?
El anclaje activo se tensa contra la estructura de contención inmediatamente después de su instalación, aplicando una carga controlada que comprime el terreno y limita las deformaciones desde el inicio. En cambio, el anclaje pasivo solo entra en tracción cuando el suelo empieza a moverse. En las arenas finas de La Serena, donde la deformación puede ser rápida al alcanzar la humedad de saturación, generalmente especificamos sistemas activos para controlar asentamientos en superficie desde la primera etapa de excavación.
¿Qué normativa chilena regula la ejecución y el diseño de anclajes para muros de contención en la región?
El diseño sísmico se rige por la NCh433 y la NCh2369 para el cálculo de los empujes dinámicos que debe absorber el anclaje. Para la ejecución y los ensayos de control de tensión, nos basamos en las circulares del MOP y en recomendaciones internacionales como la FHWA-IF-99-015, adaptándolas a la geología de las terrazas marinas de la región de Coquimbo.
¿Cuánto cuesta el diseño de un sistema de anclajes activos/pasivos para un edificio en La Serena?
¿Realizan ensayos de arrancamiento para validar la capacidad del bulbo de anclaje antes de la construcción definitiva?
Sí, dentro del diseño de anclajes activos/pasivos incluimos la especificación técnica de un plan de ensayos de sacrificio y de recepción. Supervisamos la ejecución de las pruebas de arrancamiento en obra para verificar que la adherencia terreno-lechada en el bulbo alcanza al menos el 133% de la carga de diseño, tal como exige la práctica geotécnica internacional para suelos granulares no cementados como los que predominan en el sector costero de La Serena.
¿Cómo afecta la napa freática superficial de La Serena al diseño de los anclajes?
La napa freática alta, típica en zonas cercanas a la desembocadura del río Elqui y la Avenida del Mar, exige que los anclajes se diseñen con sistemas de inyección en dos fases y doble protección anticorrosiva. Además, la presión de poros reduce la tensión efectiva en la zona del bulbo, por lo que nuestro cálculo ajusta la longitud anclada para garantizar la capacidad incluso durante eventos de marea alta o lluvias concentradas que eleven el nivel freático de forma transitoria.
